| 产品特性：大电流连接 | 是否进口：否 | 产地：深圳 |
| 品牌：浩富电连 | 型号：HF-CZ16B | 额定电流：530A/630A/800/1000A |
| 额定电压：AC1000/DC1500V | 孔位数：1个 | 导电体材质：铜镀银 |
| 额定功率：500KW | 是否专供外贸：否 | 3C额定电压范围：440V以上 |
| 环境温度：125℃ | 壳体材质：PA66 | 特色服务：与供电局发电车通用接口标准 |
| 加工定制：否 | 物料编号：无 | 尺寸：166 |
| 类型：大电流 | 适用范围：电力电气等 | 重量：1.3KGkg |
| 净重：1.3KG | 最小包装数：1套 | 颜色：ABCN四色 |
| 电源线长：无线 |
品牌：HF浩富
型号：HF-CZ16B

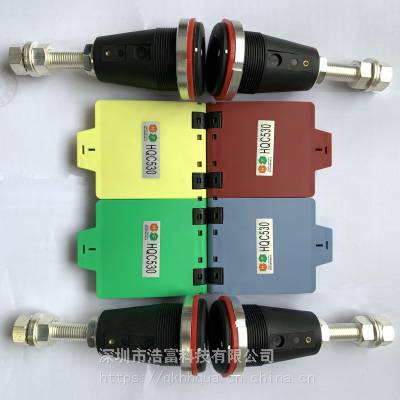

做为国网南网发电车快速接入单元及装置标准方案产品,我司接口标准做为国网南网通用接口标准;也可应用于移动通信应急保供电装置,数据机房等,我司系列产品与供电局发电车车端接头,组成快速接入系统,属闭环系统产品.防护等级IP69,在插合状态下.
工业大电流连接器，发电车应急快速接头，发电机安全接口，国网南网JP柜应急接口，箱变应急取电接口，应急电源接口，联络柜发电车快速接入单元
面板主插座及电缆插头插座 | |
额定电流 | 530/630A/800/1000 |
额定电压 | AC 1KV/DC 1.5KV |
短路电流 | 1S ≥14KA/ 3S ≥10KA |
温度范围 | -40…+120 度 |
峰值耐受电流 | ≤ 55KA |
接触电阻 | ≤25微欧 |
绝缘电阻 | ≥5000M欧 |
绝缘配合 | 12kV/3 |
测试电压 | 6.6KV,50Hz/分 |
连接 | 接线柱含螺栓M16 |
拔出力 | ≤114N |
插入力 | ≤300N |
防护等级 | 在插合状态下是IP65/IP68(1h1m)/IP69， 在非插合状态下为IP2X， |
防误插保护 | 每个插接件按所在相的不同，分别装设黄、绿、红、蓝色环,不同相不能互插 |
外壳绝缘材料 | PA |
插座体材料 | 铜锌合金,镀银 |
盐雾试验 | IEC60068-2-11,连续试验672小时 |
铜导线压接截面积 | 70-240mm?，通用接口。 |
扭紧扭矩 | 30Nm |
机械寿命试验 | 插拔5000次以上不掉镀银层 |
依据标准 | IEC61984、IEC60664-1、IEC60529、IEC60512-5-2、IEC61238-1、IEC60068-2-52 |
快速应急接入功能单元(可扩展型)
箱体参数 | |
额定电流 | 800A |
额定工作电压 | AC 400V |
额定绝缘电压 | AC 690V |
箱体尺寸 | L600*W200*H300mm |
防护等级 | IP54 |
连接 | 面板插座快速连接锁紧方式 |
箱体材质 | 304不锈钢/冷钆钢 |
执行标准 | GB7251.12-2013 |
应急发电车(机)快速接入装置(一体落地式),发电车快速接入装置(一体壁挂式),发电车快速接入装置(分体式)
箱体参数 | |
额定电流 | 800A |
额定工作电压 | AC 400V |
额定绝缘电压 | AC 690V |
箱体尺寸 | 本体:1400*600*500mm,面板插座箱: 600*500*250mm |
防护等级 | IP54 |
连接 | 面板插座快速连接及螺栓连接两种方式 |
箱体材质 | 304不锈钢/冷钆钢 |
执行标准 | GB7251.12-2013 |
应急电缆快速接口,连接器:电缆快速接驳,电缆快速接口,电缆延长等连接
应急电源发电车(机)等电源改造:供电局发电车改造,移动通信电源发电车改造,新能源大电流电车改造等
快接系统包括了A、B、C、N线，每组额定电流为630A，需要更大电流采用N组接头插座即可实现,
如2000A,则需要4组插座及颜色保护盖板,共16只面板插座.
价格具备优势和良好品质兼具,业内性价比非常高的产品和整体解决方案。
